基本型側流式T型過濾器

: 更新時間2024-11-04 15:52:17; 型??????? 號SRT1; 材??????? 質20、12Cr2Mo1、304、304L、316、316L; 公稱尺寸DN50 ~ DN400、NPS2 ~ NPS16; 公稱壓力PN16 ~ PN40、Class150 ~ Class300; 簡??????? 介SRT1基本型側流式T型過濾器是一種適用于安裝空間受限制且介質流向有90°變化處，用以去除流體中含有的固體雜質的管道用三通過濾器，其制造、檢驗和驗收按GB/T 14382-2008執行。

詳細描述

基本型側流式T型過濾器產品概述

基本型側流式T型過濾器是一種適用于安裝空間受限制且介質流向有90°變化處，用以去除流體中含有的少量固體雜質的管道用三通過濾器，其制造、檢驗和驗收按GB/T 14382-2008執行，殼體采用鋼制對焊三通管件，壓力設計、尺寸、端部剖口等符合GB/T 12459-2017的規定，濾芯為圓臺型，絲網通常安裝在濾筒內，工作時，介質從三通的主管口進入，流經濾筒及濾網后，從支管口流出，其中的堵塞物被阻擋在濾網內。本產品的本體材質通常與相連的管道材料一致或相當，其中采用碳鋼與低合金鋼制造的，在對其表面作去污、除銹等處理后，涂防銹底漆1~2遍，再涂面漆兩遍，漆膜光滑平整，無流痕、鼓泡、皺紋和裂紋，而不銹鋼T型過濾器外表面則進行了酸洗鈍化或拋光處理，其Ra≤1.6μm。

基本型側流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	三通	20#	S30408	S30403	S31608	S31603
2	法蘭	A105	S30408	S30403	S31608	S31603
3	法蘭蓋	Q235B	S30408	S30403	S31608	S31603
4	支撐座	Q235B	S30408	S30403	S31608	S31603
5	密封墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
6	濾網	304	304	304L	316	316L
7	排污螺塞	304	304	304L	316	316L
8	螺柱	35CrMoA	304	304	316	316
9	螺母	30CrMo	304	304	316	316

基本型側流式T型過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
水壓強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.6	2.5	4.0	2.0	5.0
設計制造	GB/T 14382-2008 管道用三通過濾器
對焊端部	符合GB/T 12459-2017或ASME B16.9-2018的規定
檢驗試驗	GB/T 14382-2008 管道用三通過濾器
工作溫度	-196℃ ~ 540℃
濾網目數	2目 ~ 600目

基本型側流式T型過濾器主要尺寸

公稱壓力 Class	公稱尺寸 NPS	安裝尺寸/mm			過濾面積 cm²	排污口N 管螺紋
公稱壓力 Class	公稱尺寸 NPS	L0	L1	L2	過濾面積 cm²	排污口N 管螺紋
150 (PN20)	2	64	176	164	120	R ?
	2 ?	76	197	182	160	R ?
	3	86	222	207	220	R ?
	4	105	262	244	329	R ?
	5	124	303	283	486	R ?
	6	143	341	321	685	R ?
	8	178	418	396	1152	R ?
	10	216	502	480	1737	R ?
	12	254	586	561	2357	R ?
	14	279	640	615	3077	R ?
	16	305	695	670	3839	R ?
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

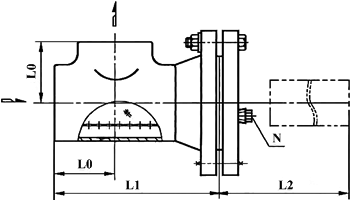

基本型側流式T型過濾器結構圖

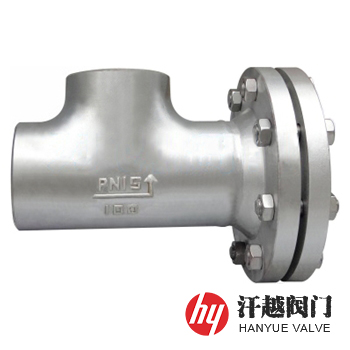

側流式T型過濾器
