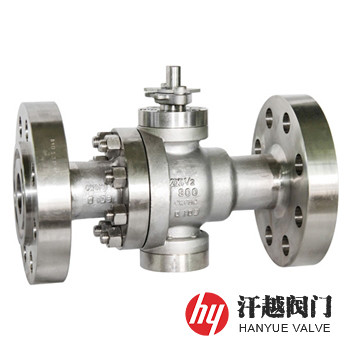

ASTM A494 CW6MC球閥

: 更新時間2024-08-07 09:47:47; 型??????? 號Q41F、Q41Y、Q47F、Q47Y; 材??????? 質ASTM A494 GR. CW6MC; 公稱尺寸DN15 ~ DN600、NPS? ~ NPS24; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介A494 CW6MC球閥是一種左右閥體由ASTM A494 GRADE CW6MC鑄造成型，球體和閥桿采用Inconel625或Alloy625等鍛制或軋制而成，具有耐氧化-還原復合介質、耐海水和縫隙腐蝕優，且熱強度高，耐高溫氧化的因康鎳合金球閥。

詳細描述

ASTM A494 CW6MC球閥產品概述

ASTM A494 CW6MC球閥是一種左右閥體由ASTM A494 Gr. CW6MC鑄造成型，球體和閥桿采用Inconel 625或Alloy 625等鍛制或軋制而成，具有耐氧化-還原復合介質、耐海水和縫隙腐蝕優，且熱強度高，耐高溫氧化的因康鎳合金球閥，該閥主體部件所使用的材料為鑄件或鍛件鎳鉻合金，不僅擁有廣泛耐氧化和耐腐蝕的優良特性，而且強度高、韌性好，它的強度源于其中所含的鉬和鈮的固溶體強化效應，鉻和鉬成分使其擁有抗氯化物點蝕的性能，高鎳含量增強了它對氯離子應力腐蝕裂化的抵抗能力。本產品在很寬的溫度和壓力范圍內擁有優異的耐蝕性，在堿水、鹽水、淡水、中性鹽和空氣中，幾乎不發生侵蝕，滿足了工況耐高溫高壓、耐腐蝕、耐磨損、耐沖刷、抗熱循環和零泄漏等要求，因而被廣泛應用在石油和天然氣開采，石化、化工、海水處理及其相關工業領域。

ASTM A494 CW6MC球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A494 CW6MC	UNS N26625	Inconel625	Alloy625
2	左閥體	A494 CW6MC	UNS N26625	Inconel625	Alloy625
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、INCONEL625+HF
4	球體	Inconel625	Inconel625	Inconel625	Inconel625
5	上下閥桿	Inconel625	Inconel625	Inconel625	Inconel625
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	彈簧	Inconel750	Inconel750	Inconel750	Inconel750
8	端蓋	A494 CW6MC	UNS N26625	Inconel625	Alloy625

ASTM A494 CW6MC球閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	ASME B16.34-2013、API 608-2008、API 6D-2014
結構長度	ASME B16.10-2017、API 6D-2014
法蘭標準	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 598-2016、API 6D-2014

ASTM A494 CW6MC球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5
	14	686	535	476.3	412.8	33.4-1.6	12-28.5
	16	762	595	539.8	469.9	35.0-1.6	16-28.5
	18	864	635	577.9	533.4	38.1-1.6	16-32
	20	914	700	635.0	584.2	41.3-1.6	20-32
	22	1016	750	692.2	641.4	44.5-1.6	20-35
	24	1067	815	749.3	692.2	46.1-1.6	20-35
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

ASTM A494 CW6MC球閥結構圖

CW6MC球閥
