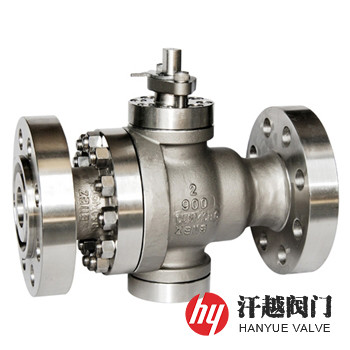

ASTM A494 CU5MCuC球閥

: 更新時間2024-08-07 09:39:45; 型??????? 號Q41F、Q41Y、Q47F、Q47Y; 材??????? 質ASTM A494 GR. CU5MCuC; 公稱尺寸DN15 ~ DN600、NPS? ~ NPS24; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介A494 CU5MCuC球閥是一種殼體由ASTM A494 GRADE CU5MCuC鑄鋼件制作而成，具有截斷、開放和適度節流的功能，對硫酸及磷酸具有強耐應力腐蝕和耐縫蝕性能的英康洛依合金球閥。

詳細描述

ASTM A494 CU5MCuC球閥產品概述

A494 CU5MCuC球閥是一種殼體由ASTM A494 Gr. CU5MCuC鑄造成型，球體和閥桿及閥座等采用Incoloy825或Alloy825等鍛件或棒材加工而成，具有截斷、開放和適度節流的功能，對硫酸及磷酸具有強耐應力腐蝕和耐縫蝕性能的英康洛依合金球閥。該閥主體部件所使用的材料為鎳、鉻和鐵的質量分數均較高，并含少量金屬元素鉬、銅和鈦(或鈮)的鎳基合金，除有很高的機械性能外，還具有優良的抗點蝕和縫隙腐蝕性能，且不易產生氯離子應力腐蝕裂紋，有較好的耐氧化性和非氧化性熱酸能力，在溫度高達550℃的高溫時都具有很好的力學性能。本產品還能抗許多酸和氧化性及還原性介質的混合酸的侵蝕，它有較高的鎳含量，加上鉬與銅，使得它對硫酸和磷酸有優異的耐蝕性，而且能抗幾乎所有濃度和溫度的硝酸溶液的浸蝕，因此，特適用于高溫、高壓和高腐蝕性介質管道。

ASTM A494 CU5MCuC球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A494 CU5MCuC	UNS N08826	Incoloy825	Alloy825
2	閥體蓋	A494 CU5MCuC	UNS N08826	Incoloy825	Alloy825
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、INCOLOY825+HF
4	球體	Incoloy825	Incoloy825	Incoloy825	Incoloy825
5	閥桿	Incoloy825	Incoloy825	Incoloy825	Incoloy825
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	彈簧	Inconel750	Inconel750	Inconel750	Inconel750
8	固定軸	Incoloy825	Incoloy825	Incoloy825	Incoloy825

ASTM A494 CU5MCuC球閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	ASME B16.34-2013、API 608-2008、API 6D-2014
結構長度	ASME B16.10-2017、API 6D-2014
法蘭標準	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 598-2016、API 6D-2014

ASTM A494 CU5MCuC球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5
	14	686	535	476.3	412.8	33.4-1.6	12-28.5
	16	762	595	539.8	469.9	35.0-1.6	16-28.5
	18	864	635	577.9	533.4	38.1-1.6	16-32
	20	914	700	635.0	584.2	41.3-1.6	20-32
	22	1016	750	692.2	641.4	44.5-1.6	20-35
	24	1067	815	749.3	692.2	46.1-1.6	20-35
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

ASTM A494 CU5MCuC球閥結構圖

CU5MCuC球閥
